| Udźwig maks. 2,93 t x 1,5 m

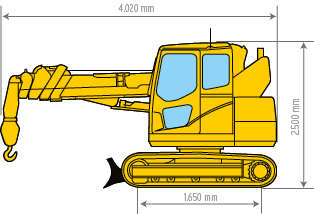

Promień roboczy maks. 8,38 m x 200 kg Wysokość podnoszenia maks. 9,3 m x 1190 kg Wymiary maks. 4020 x 1740 x 2495 mm
Masa 4400 kg
Hak Prędkość: maks. 20,8 m / min., (4-krążkowe, 4-warstwowe)
zblocze hakowe: 30 kg, wysięgnik dodatkowy: 150 kg
Prędkość liny maks. 83,2 m / min (4 warstwy)
Lina wciągarki IWRC 6 x WS (26) Ø 8 mm x 73 m
System teleskopowy

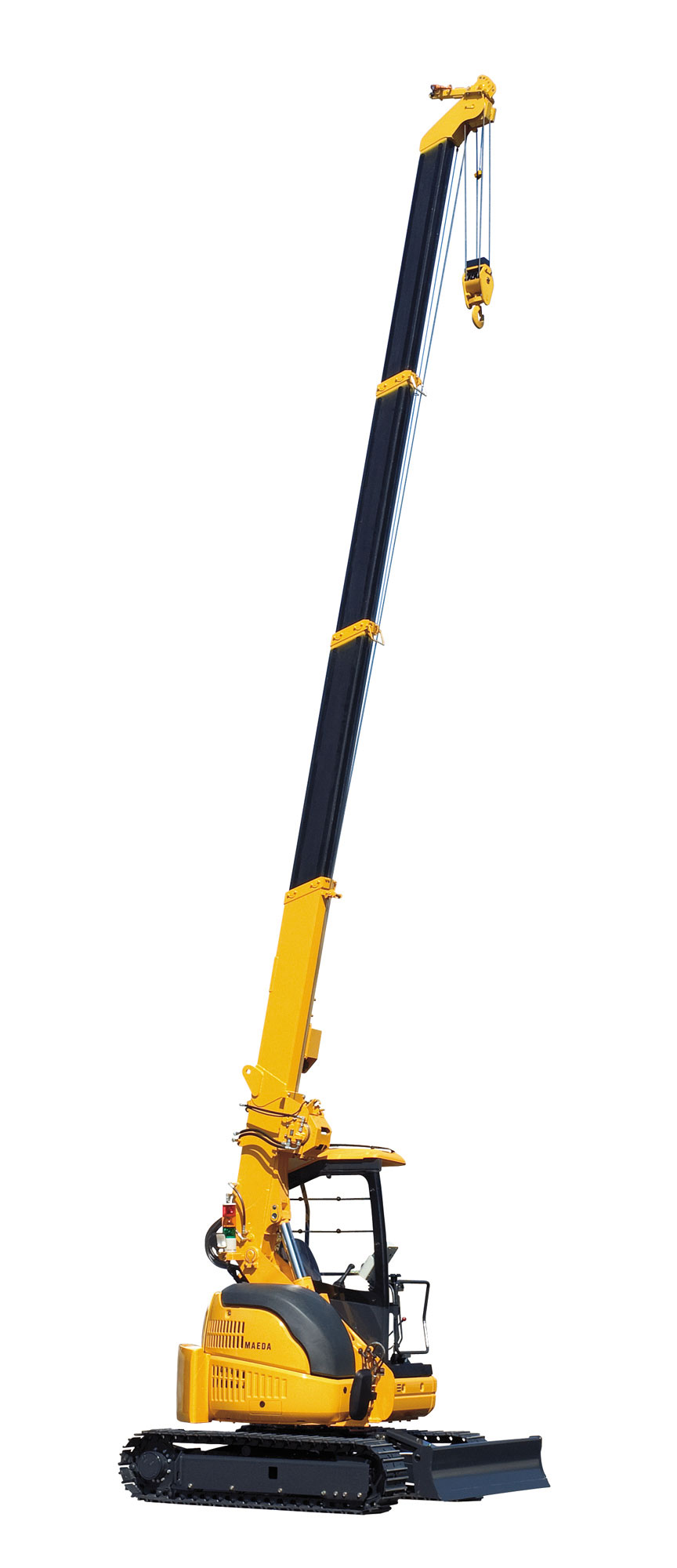

Długość wysięgnika: 3,18 m – 8,71 m
Prędkość: 5,53 m / 14,3 s Typ wysięgnika: w pełni automatyczny, 4-stopniowy, teleskopowy wysięgnik pentagonalny
System podnoszenia Kąt wysięgnika: 0º – 80º
Prędkość: 12,2 s
System obrotu kąt obrotu: 360º bez końca
Prędkość: 2,6 obr. / min.
System napędu
Prędkość
Typ: Niezależny układ kierowniczy, hydrauliczny silnik tłokowy z automatycznym hamulcem, przekładnia obiegowa i napęd gąsienicowy
Niska: 2,9 km/h
Wysoka: 5,0 km/h
Zdolność pokonywania wzniesień: 20°
Dł. x szer. na podłożu: 1650 mm x 300 mm (wymiary gąsienicy)
Nacisk na podłoże: 0,44 kgf / cm2

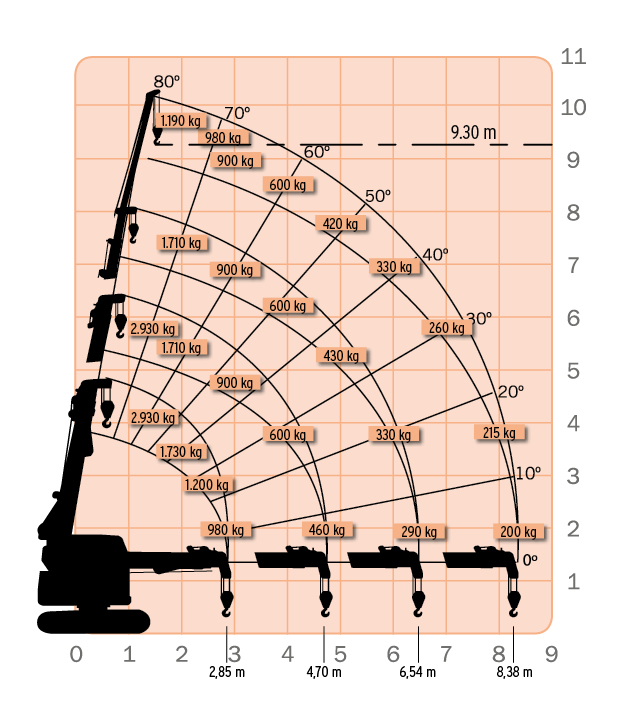

Na wykresie promienia roboczego przedstawiono całkowite obciążenie znamionowe łącznie z wysięgiem wysięgnika.
Silnik Diesla Model: Yanmar 3TNV88
Typ: 4-cyl., chłodzony wodą silnik Diesla; wtrysk paliwa
Moc znamionowa: 21,5 kW / 2,400 obr. / min., rozrusznik: elektryczny
Zbiornik: Diesel / 42 l
Ogranicznik momentu oporowego
Wyposażenie seryjne
Skonstruowany specjalnie do żurawi Maeda, z całkowicie programowalnym obszarem roboczym
Zabezpieczenie przed nadmierną prędkością obrotową, hydrauliczne zawory bezpieczeństwa, wskaźnik poziomowania, dźwignia transportowa, alarm ostrzegawczy przed wywróceniem, wyłącznik awaryjny, ogranicznik momentu obrotowego, robocza lampa ostrzegawcza, rejestrator danych, lemiesz z funkcją kontrolną, 4-krążkowe/2-krążkowe zblocze hakowe
Opcjonalnie 1-krążkowe zblocze hakowe,
duże 1-krążkowe zblocze hakowe, czarne lub białe gąsienice gumowe (masa 90 kg),
hak szperający 500 kg
