| Udźwig maks. 3,83 t x 2,7 m
Promień roboczy maks. 16,0 m x 210 kg
Wysokość podnoszenia maks. 16,8 m x 1 130 kg (20,7 m x 520 kgm.: wysięgnik dodatkowy)

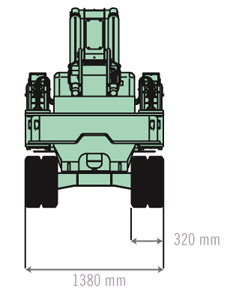

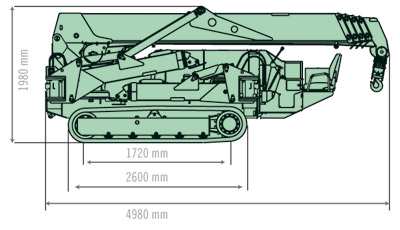

Wymiary maks. 4980 x 1380 x 1980 mm
Masa MC 405 CRM: 5600 kg, MC 405 CRME: 5750 kg
Hak Prędkość: maks. 18 m / min (4-krążkowe, 4-warstwowe) zblocze hakowe: 50 kg, wysięgnik dodatkowy: 150 kg
Prędkość liny maks. 72,0 m / min (4 warstwy)
Lina wciągarki IWRC 6 x WS (26) Ø 8 mm x 92 m
System teleskopowy
Długość wysięgnika: 4,735 m – 16,475 m
Prędkość: 11,7 m / 41,3 s
Typ wysięgnika: w pełni automatyczny, 5-stopniowy, teleskopowy wysięgnik pentagonalny
System podnoszenia Kąt wysięgnika: 0º – 80º, prędkość: 17 s System obrotowy, kąt obrotowy: 360º bez końca, prędkość: 2,5 obr./min. Wysuwnica Typ: Wymiary i rozstawienie za pomocą
siłowników hydraulicznych
Siłowniki hydrauliczne z zaworami odcinającymi: (długość) 5786 mm x (przód) 5118 mm x (tył) 5520 mm
System napędu
Prędkość przejazdowa: Hydrostatyczna, bezstopniowo do przodu / do tyłu
Prędkość transportowa: 0 – 3,3 km/h Zdolność pokonywania wzniesień: 20º
Dł. x szer.: 1720 x 320 mm (wymiary gąsienicy), nacisk na podłoże: 0,50 kgf / cm² (0,52 kgf / cm² CRME)

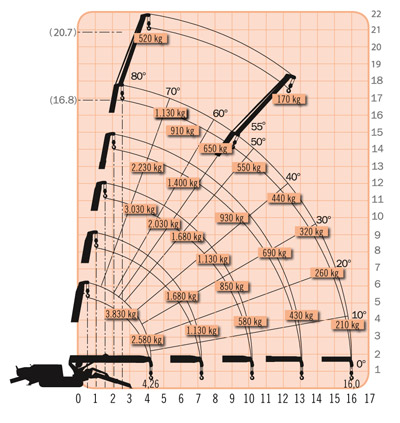

Na wykresie promienia roboczego przedstawiono całkowite obciążenie znamionowe łącznie z wysięgiem wysięgnika.
Silnik Diesla Model: Yanmar 3TNV88-BPMB
Typ: 3-cyl., chłodzony wodą silnik Diesla, moc znamionowa: 21,4 kW / 2400 obr. / min., rozrusznik: elektryczny
Zbiornik: Diesel / 60 l
Silnik elektryczny (opcjonalnie)
Ogranicznik momentu oporowego
Wyposażenie seryjne
Typ: Całkowicie zhermetyzowany silnik elektryczny, chłodzony wentylatorem
7,5 kW, 4-fazowy, 380 V
Skonstruowany specjalnie do żurawi Maeda, z całkowicie programowalnym obszarem roboczym

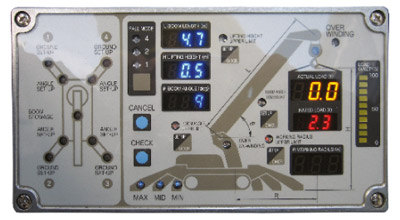

Zabezpieczenie przed nadmierną prędkością obrotową, hydrauliczne zawory bezpieczeństwa, wskaźnik poziomowania, alarm ostrzegawczy przed wywróceniem, wyłącznik awaryjny, system blokowania wysuwnicy, ogranicznik momentu obrotowego, robocza lampa ostrzegawcza, licznik roboczogodzin, 4-krążkowe/2-krążkowe zblocze hakowe, czarne gąsienice gumowe, zdalne sterowanie przewodowe ze zintegrowanym cyfrowym wskaźnikiem obciążenia, rejestrator danych
Opcjonalnie Wysięgnik dodatkowy, ogranicznik obrotów (hamulec) do wieńca obrotowego, zdalne sterowanie bezprzewodowe, białe gąsienice gumowe, hak szperający 500 / 850 kg, ogrzewanie układu hydraulicznego, 1-krążkowe zblocze hakowe, duże 1-krążkowe zblocze hakowe, odbiornik fal radiowych. |
